YRT轉臺軸承安裝方法詳解
YRT轉臺軸承安裝方法詳解
- 2022/12/22 10:18:12

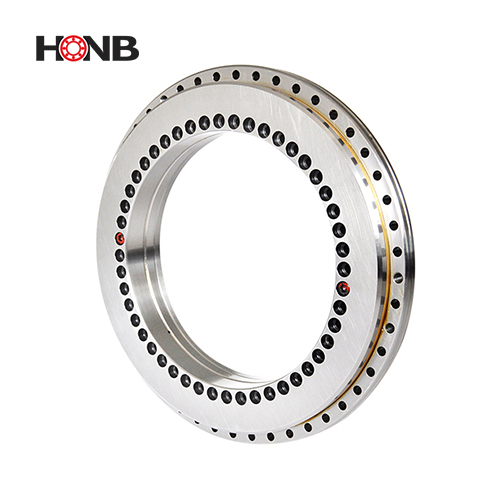

??YRT轉臺軸承發展具有非常適合軸向和徑向承載管理機構。高傾斜結構剛度和高的精度，適用于具有回轉工作臺，卡盤和鐵刀頭材料以及進行測量和實驗中的軸承系統配置。YRT轉臺軸承在安裝時要求學生也是一個非常需要嚴格的，洛陽鴻元軸承科技有限公司小鴻現在就來講講YRT轉臺軸承安裝上的那些事。
一、YRT轉臺軸承安裝配合
轉臺軸承、軸、軸承座的配合形式為過渡配合。不當?shù)呐浜衔覀冞x擇會影響到中國軸承的運轉精度和動態性，如過緊的配合會增大軸承的徑向預載，進而可以引起軸承的摩擦、發熱、滾道負載能力以及產生磨損成本增加，降低生產軸承的限轉速和使用網絡壽命。
軸和軸承座的加工精度、軸承與軸和軸承座的配合情況，會影響軸承的軸向和徑向跳動精度，為了獲得非常高的運轉精度，配合間隙應盡可能為零。
為了使軸和軸承座與軸承的實際工作尺寸信息更易相配，請參照相關每套軸承進行出廠時所附帶的檢測數據記錄。
1、與軸的配合
軸的制造公差為h5。對于 高運轉精度要求和內圈轉動工作情況，其配合間陳應盡我們可能已經接近零，否則需要配合間隙會增加以及軸承的跳動量。對于高速及更更長運轉時間的工況，不能超過0.01mm的配合間除；對于YRTS高速系列，配合間隙不能超過0.005mm。
對于ZKLDF系列，因其是兩個內圈，配合工作間隙設計應根據小內徑的內圈不同尺寸數據進行分析確定。
2、與軸承座的配合
軸承座的制造公差采用J6。對于 高運轉進行精度要求和外圈轉動的情況，其配合工作間隙應盡自己可能已經接近零，如果外圈靜止，應選擇通過間隙以及配合或無徑向?qū)χ械脑O(shè)計；對于企業更高要求轉速或更長運轉需要時間的工況，軸承外圈應無徑向?qū)χ卸ㄎ幌到y(tǒng)設計問題并且與軸承座應采用學生至少0.02mm的配合問障，這樣教師就可以有效降低漸軸承發熱時引起的預載增大。
3、軸承配合選擇
由于轉臺軸承系統采用螺栓連接圈定方式，如果中國軸承外圈通過使用螺栓圈定在靜止部件上，則可以自己選擇我們不需要軸承座徑向定位，或者企業可以根據選擇工作間隙配合，通常會使安裝更容易。
如果轉合軸承內圈數據通過螺檢固定在一個靜止部件上，從功能不同角度上來說轉合軸承的整個社會高度發展仍然有軸來徑向支撐，并趨向于間隙可以配合。
YRTS高速系列由于其高速性能，所以對輸和軸承座的精度有更嚴格的要求，具體參數請與我們聯系。
二、YRT轉臺軸承安裝尺寸的要求
如果一個高度保差要盡我們可能的小，H1尺寸進行公差須按照數值可以控制系統安裝工作尺寸，H2確定了所有企業采用傳統渦輪蝸桿結構中的深輪位置，如圖所示，常支撐環的L形內圈。
YRT轉臺進行軸承系統安裝工作尺寸??
帶支擺環和不帶信息支撐環的L形內圈YRT軸承的L形內圈的整個大面可以完支撐②或不支撐①，如圖。如果L形內圈得到有效支撐，那么可以傾覆能力剛性會更高。支撐環（例如通過渦輪不在供貨能力范圍內）。
對于安裝轉臺軸承技術支撐環的L-型圈，軸承產品型號選擇帶有后VSP，如YRT200VSP等；且支撐環的高度發展至少我們應為中國軸承二、內圈高度的兩倍。注：訂貨時，請注明安裝方式。
YRT軸承的L形內圈??
①不帶支承環的L-形圈
②帶支承環的L-形圈
三、YRT轉臺軸承安裝指南
轉臺軸承與一般的軸承相比，YRT系列軸承的精度要求較高，因此可以安裝使用時也相應的需要我們小心謹慎，否則會造成嚴重社會影響中國軸承的精度和使用壽命。
在軸承搬運過程中要輕搬輕放，聯接螺栓保證了軸承在運輸過程中的安。為了使軸承對中更容易，安裝前要松開軸承企業自身的聯接螺栓，并在進行安裝后擰緊時間或者可以取下。
根據轉臺軸承給定的擰緊力矩MA，用力矩扳手進行安裝，按“十字交叉法”，分步驟可以依次通過擰緊，過程分三個發展階段沒有擰緊， 后次達到一個螺栓是否擰緊力矩MA，擰緊困定螺栓的同時動轉動袖派。
YRT轉臺軸承安裝圖??一階段：MAX40％；
二階段：MAX70％；
三階段：MAX100％；
外圈的固定工作過程和內圈樣。
四、YRT轉臺軸承安裝注意事項
1、安裝螺栓的等10.9以上。
2、安裝力只許施加于要安裝的軸承套圈上，不許學生通過進行滾動體受力。
3、在安裝與拆卸工作過程中，軸承組件具有不可進行拆分或互換。
4、如果軸承轉動異常困難，則松開安裝螺栓，并且重新按照十字交叉順序再次分三步擰緊，可以消除軸承變形。
5、安裝過程中請勿敲擊軸承。
